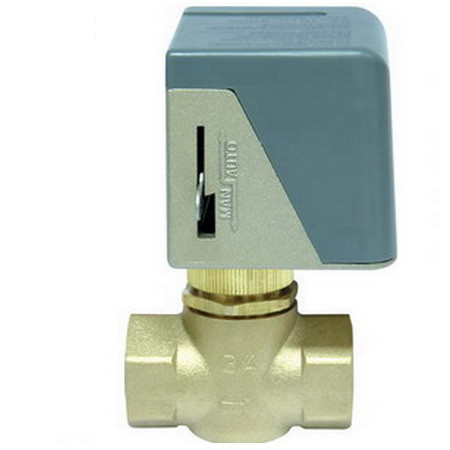

一、VA7010系列风机盘管电动阀产品概述：

1、驱动电机：磁滞同步电机
2、驱动器工作电压：200VAC、50Hz/60Hz（有AC24V、110V可供选择）
3、功率消耗：≤5.7VA
4、阀体承压：1.6MPa
5、允许压差：≤0.12MPa
6、适用介质：冷水、热水
7、适用介质温度：2℃-95℃
8、适用环境温度：0℃-60℃
9、启闭时间：开约10秒，关约5秒

二、VA7010系列风机盘管电动阀结构特点：

1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀.
2、阀芯结构优化，在不减少Kv值的情况下，允许压差大。
3、驱动器与阀体分离，可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。

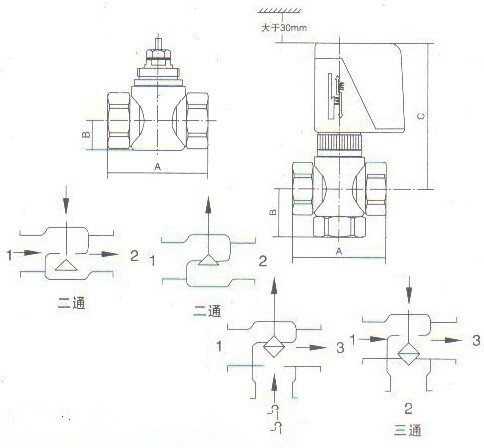

三、VA7010系列风机盘管电动阀结构、尺寸及安装示意图：

注：以上K值为最大压差时的数据。

四、 VA7010系列风机盘管电动阀安装调试：
1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。

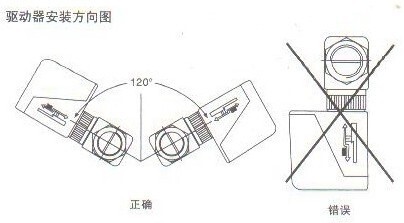

4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。 与周围管道、设备 、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
8、驱动器不能用保温材料包裹，否则影响其散热。
9、驱动器必须通过不小于1.5mm²的导线进行可靠接地，其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后，通电调试，至少应观察驱动动器的三个完整运行周期，确定所有部件正确为止。
11、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动阀对水流开关的有效性　

五、VA7010系列风机盘管电动阀维修和保养：
1、重要警告：安装、维修和保养之前必须先将电源切断，以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中隔离，并更换整个阀体总成。
3、若驱动器不工作，应更换驱动器总成，若驱动器在工作但走不到位，应清洁驱动器内扇型齿轮齿面，然后上润滑油。

六、VA7010系列风机盘管电动阀注意事项：
    驱动器内减速机为大速比精密小模数齿轮结构，用手动操作杆打开阀门时，用力要轻柔，让阀杆慢慢下去，用力过猛会损坏减速机。

七、VA7010系列风机盘管电动阀订货说明：

订货时请注明以下内容：

1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。

2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
