水泵性能曲线图怎么看？如何看水泵性能曲线图？不少用户在遇到水泵性能图的时候往往感到困惑，这些曲线到底意味什么，下面就有我来讲解下究竟该怎么看水泵的性能图。
水泵的性能参数，标志着水泵的性能。但各性能参数不是孤立的、静止的，而是相互联系和相互制约的。对于特定的水泵，这种联系和制约具有一定的规律性。它们之间的变化规律，通常用曲线表示，称之为水泵性能曲线。水泵性能曲线是通过试验方法绘出的，也称为实验性能曲线。通常将水泵的转速n作为常量，扬程H、轴功率P、效率η和允许吸上真空高度H,或必需空化余量（NPSH）r随流量Q而变化的关系绘制成Q-H、 Q-p，、Q-η、Q-H，或Q-（NPSH），曲线。
充分了解水泵的性能，熟悉性能曲线的特点，掌握其变化规律，对合理选型配套、正确确定水泵的安装高度、调节水泵运行工况、加强泵站的科学管理等极为重要。
一、Q-H水泵性能曲线

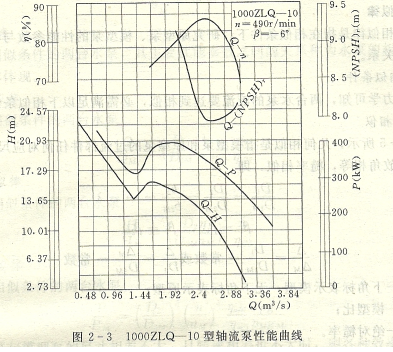

如图2 -2-图2-4所示，它们分别为12Sh-6型离心泵、100ZLQ-10型轴流泵及8HB-35型混流泵的实验性能曲线。
图2 - 2 12Sh--6型单级双吸离心泵性能曲线
 |
SH型 |
单级双吸离心泵 |
双吸离心泵是永嘉县泉达泵阀制造有限公司依靠国内外先进技术在单级离心泵的基础上改进的双吸离心泵。SH型单级双吸离心泵厂家 |
从图中可以看出三种水泵的Q- H曲线都是下降的曲线，即扬程随着流量的增加而逐渐减小。相应于水泵最高效率点的各参数，即为水泵铭牌上列出的数据。在该点左右一定范围内，属于效率较高的区段，在水泵样本或说明书中，用两条竖的波形线标出，称为水泵的高效率段，又称水泵的高效区。
离心泵的Q- H曲线下降较平缓，当Q为零时，扬程最高。轴流泵的Q-H曲线下作区域．而且许多轴流泵在其设计流量的40%～60%时出现拐点，这是一段不稳定的工作区域，运行时应避开这一区域。当流量为零时，扬程为最大值，约为额定扬程的两倍。
混流泵的 Q- H曲线介于离心泵与轴流泵之间。
二、O-P水泵性能曲线
离心泵的Q- P曲线是一条上升的曲线，即轴功率随流量的增加而增加。当流量为零时，轴功率最小，约为设计轴功率的30%。轴流泵的Q-P曲线是一条下降的曲线，即轴功率随流量的增大而减小。当流量为零时，轴功率最大。在小流量区，Q-P曲线也出现拐点。混流泵的Q—P曲线比较平坦，当流量变化时，轴功率变化较小。
从轴功率随流量变化的特点可知，离心泵应闭阀启动，以减小动力机启动负载。轴流泵则应开阀启动，一般在轴流泵出水管路上不允许安装闸阀。
三、Q-η水泵性能曲线
三种水泵Q-η曲线的变化趋势都是从最高效率点向两侧下降。离心泵的效率曲线变化比较平缓，高效区范围较宽，使用范围较大。轴流水泵的效率曲线变化较陡，高效区范围较窄，使用范围较小。混流泵
的效率曲线介于离心泵和轴流泵之间。
四、Q-H，或Q-（NPSH），水泵性能曲线
Q-H。或Q-（NPSH），是表符水泵吸水性能的两条曲线，但两者的变化规律不同，前者是一条下降的曲线；后者对于轴流泵在对应于最高效率点处是具有最小值的曲线。
以上便是泉达为您提供的看水泵性能曲线图方法，供您参考。 |
