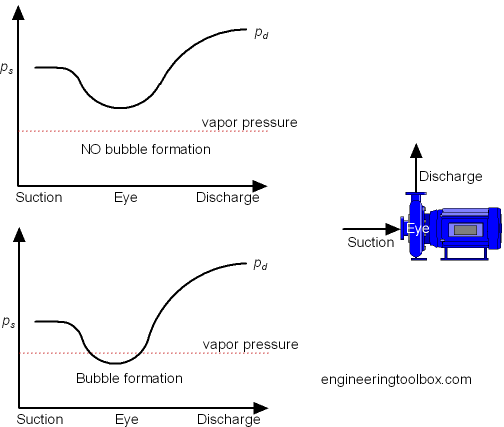

在一台泵的吸入侧的压力低，可能会遇到流体沸腾，可能会导致
沸腾开始时，在液体中的压力降低的流体的实际温度下的蒸气压。
为了表征潜在的沸点及气蚀，在泵的吸入侧上的总压头 - 靠近叶轮，和液体的实际温度下的蒸气压之间的差别，都可以使用。
吸头
在靠近叶轮的流体的能量方程 - 抽吸头的基础上的静态和速度头的总和可表示为：
H S = P S /γ+ V S 2/2克（1）
H S =吸头靠近叶轮
P S =在流体中距离所述叶轮的静压
γ =流体的比重
V S =流体速度
G = 重力加速度
液体蒸气头
实际温度下的液体的蒸气可以表示为：
H V = 体积/γ（2）
H V =蒸汽头
P V =蒸汽压力
注意了在流体中的蒸汽压力取决于温度， 水 ，我们最常见的流体，在20℃开始沸腾，如果在流体中的绝对压力为2.3千牛顿/米2。 47.5千牛顿/米2的绝对压力下，在80℃的水开始沸腾。 在绝对压力为101.3千牛/米2（常压），沸点在100℃开始。
净正吸入压头 - 汽蚀余量
净正吸头 - 汽蚀余量 - 可表示为吸头和液体蒸气头之间的差异，并表示像
汽蚀余量= H S - H V（3）
或，通过组合（1）和（2）
汽蚀余量= P S /γ+ V S 2/2 G - P V /γ（3B）
可用的汽蚀余量-汽蚀余量一个或NPSHA
净正吸头泵吸系统通常被称为汽蚀余量一个 。 汽蚀余量可以在设计和建设过程中确定，从实际的物理系统或实验确定。
可以计算出一个可用的汽蚀余量能量方程 。 为了一个共同的应用程序 - 水泵的扬程流体从上面一层的其他的开放式水箱，头罐的表面的能量或在泵叶轮的能量或头前的相同，并可以表示为：
H 0 = H + H L（4）
小时0 = 头表面
H S = 头叶轮前
H L = 头从表面流失的叶轮-吸入管的主要和次要的损失
在一个开放的槽头表面可以表示为：
小时0 = 0 /γ= P atm之/γ（4B）
对于一封闭加压罐的绝对静态罐内压力必须被使用。
叶轮前头部可以表示为：
H S = P S /γ+ V S 2 /2克。+ H E（4C）
H E =海拔从表面泵-正泵罐以上，负，如果泵低于油箱
转化（4）（图4b）和（4c）中：
/ P atm之γ= P S /γ+ V S 2/2克+ H E + H L（4d的）
叶轮前头部可以表示为：
P S /γ+ V S 2 /2克。= P ATM /γ - H E - H L（4E）
或作为可用的汽蚀余量：
汽蚀余量一个 = ATM /γ - HÉ - H L - P V /γ（4F）

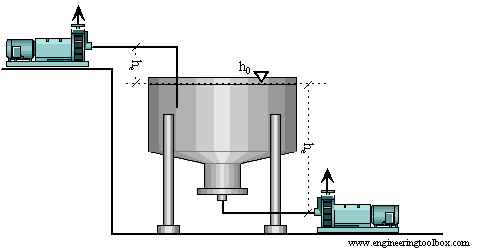

可用的汽蚀余量-泵上面的坦克
如果泵油箱上方，海拔- H E -是积极的， 一个汽蚀余量降低海拔泵增加。
在一定程度上的净吸入压差（NPSH）将被减少到零，液体开始蒸发。
可用汽蚀余量-泵在油箱下方
如果泵的位置在油箱下方，海拔- H E -是负的， 一个汽蚀余量增加，当泵的跌幅（海拔降低泵）。
它总是能够增加一个通过降低泵（由于管道为一个较长的主要和次要的水头损失 ，只要不增加）的汽蚀余量。 这是重要的，以降低泵泵送流体接近蒸发温度时，它是常见的。

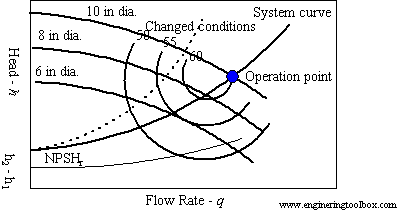

必需汽蚀余量-汽蚀余量r或 NPSHR
汽蚀余量ŗ的 ，称为泵所要求的净吸头，以防止气蚀泵运行安全可靠。
所需NPSH r为一个特定的泵是在普通泵的制造商 ，泵的文档的一部分，由实验确定。
一个系统可用的汽蚀余量应始终超出所需NPSHŗ的泵叶轮的眼睛，以避免蒸发和汽蚀。 可用的汽蚀余量一个一般应显着高于所需NPSHŗ，避免吸入管和泵壳，水头损失，局部速度加速度和压力减小，开始沸腾的流体在叶轮表面。
需要注意的是所需NPSHŗ的增加容量的方。
双吸叶轮泵具有较低汽蚀余量ŗ的比单吸叶轮泵。 双吸叶轮的泵与液压平衡，但被认为是易受两侧不均匀流用不正当管工作。
举例 - 从开放式水箱抽水
在罐上方的泵增加仰角时，流体将开始蒸发，在最高水平的实际温度。
上面的最高海拔的NPSH a是0。 因此，可以最高海拔（米）表示：
汽蚀余量一个 = ATM /γ - H E - H L - P V /γ= 0
为了获得最佳的理论条件下，我们忽略了主要的和次要的水头损失。 抬高头可以被表示为：
H E = ATM /γ - P V /γ（5）
开放式水箱最高海拔或抽吸头取决于大气压 -这在一般可视为常数，流体-一般随温度而变化，尤其是对水的蒸气压。
绝对蒸气压水温度 20℃ 是2.3千牛顿/米2。 因此，理论上的最大海拔高度是：
H E =（101.33千牛/米2）/（9.80千牛/米3） - （2.3千牛/米2）/（9.80千牛/米3）
=10.1米
由于压头损失在吸入管和泵内的当地条件 - 理论的最高海拔的显着下降。
从下表中可以发现在不同温度下的一个开放的水槽上面的泵的最大理论海拔。
吸头受温度影响
|
温度 |
蒸气压 |
最大。 海拔 |
|
（O C） |
（O F） |
（千牛顿/米2） |
（M） |
（FT） |
|
0 |
32 |
0.6 |
10.3 |
33.8 |
|
5 |
41 |
0.9 |
10.2 |
33.5 |
|
10 |
50 |
1.2 |
10.2 |
33.5 |
|
15 |
59 |
1.7 |
10.2 |
33.5 |
|
20 |
68 |
2.3 |
10.1 |
33.1 |
|
25 |
77 |
3.2 |
10.0 |
32.8 |
|
30 |
86 |
4.3 |
9.9 |
32.5 |
|
35 |
95 |
5.6 |
9.8 |
32.2 |
|
40 |
104 |
7.7 |
9.5 |
31.2 |
|
45 |
113 |
9.6 |
9.4 |
30.8 |
|
50 |
122 |
12.5 |
9.1 |
29.9 |
|
55 |
131 |
15.7 |
8.7 |
28.5 |
|
60 |
140 |
20 |
8.3 |
27.2 |
|
65 |
149 |
25 |
7.8 |
25.6 |
|
70 |
158 |
32.1 |
7.1 |
23.3 |
|
75 |
167 |
38.6 |
6.4 |
21 |
|
80 |
176 |
47.5 |
5.5 |
18 |
|
85 |
185 |
57.8 |
4.4 |
14.4 |
|
90 |
194 |
70 |
3.2 |
10.5 |
|
95 |
203 |
84.5 |
1.7 |
5.6 |
|
100 |
212 |
101.33 |
0.0 |
0 |
抽水碳氢化合物
要知道，一般由制造商提供的汽蚀余量规范使用冷水 。 碳氢化合物，这些值必须降低考虑到复杂的有机液体的蒸气释放性能。
|
流体 |
温度（℃） |
蒸气压（kPa绝） |
|
乙醇 |
20 |
5.9 |
|
65 |
58.2 |
|
醋酸甲酯 |
20 |
22.8 |
|
55 |
93.9 |
请注意，通过泵头开发独立的液体，可用于牛顿液体，如汽油，柴油或类似的水从制造商的性能曲线。 要知道所需的功率取决于液体的密度，必须进行调整。
